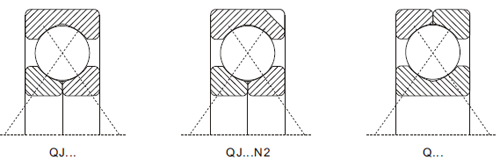

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด

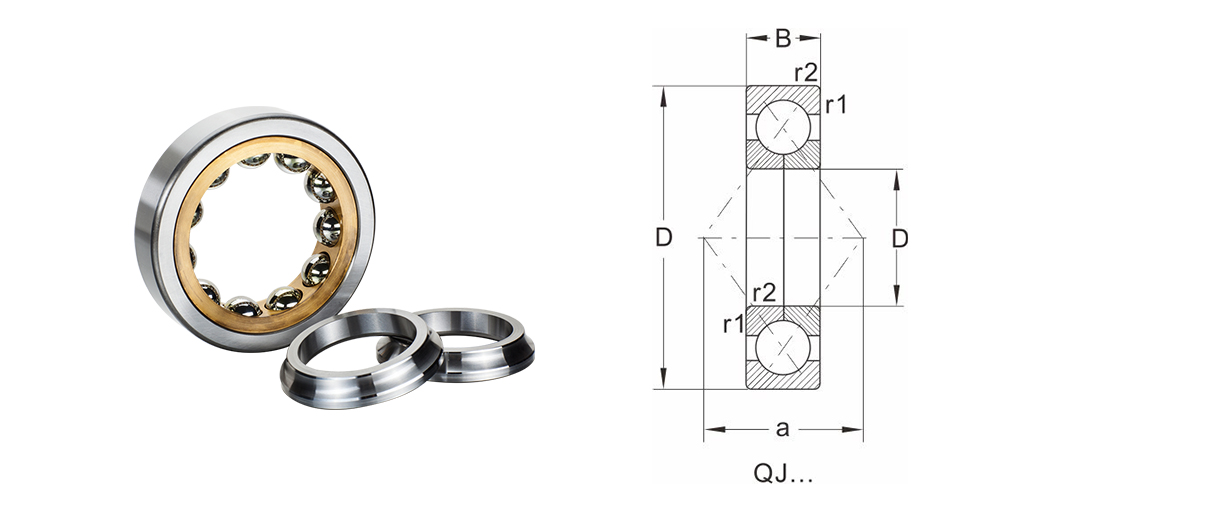

คิวเจ

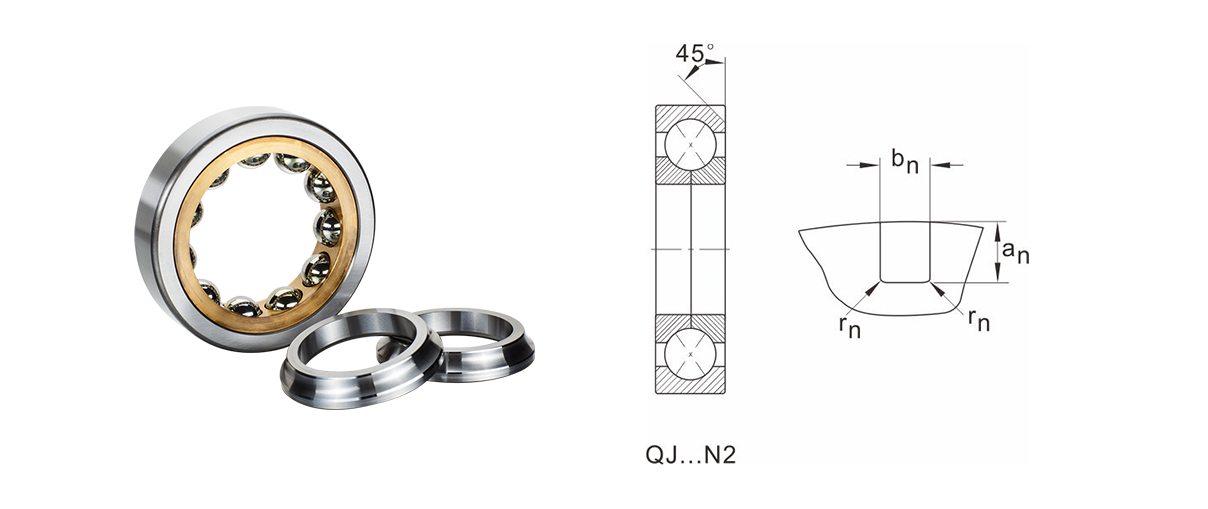

คิวเจ...N2

ติดต่อเรา

การออกแบบที่หลากหลาย
กรง
ความอดทน
การกวาดล้างภายใน

เพื่อให้ตลับลูกปืนรับจำนวนลูกสูงสุดได้ ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดได้รับการออกแบบให้มีวงแหวนด้านในแบบแยกหรือวงแหวนรอบนอกแบบแยก ดังนั้นตลับลูกปืนเหล่านี้จึงมีประเภทพื้นฐานสองประเภท ประเภทแรกมีวงแหวนด้านในครึ่งครึ่ง (ซีรี่ส์ QJ) และอีกประเภทหนึ่ง มีวงแหวนรอบนอกครึ่งสองอัน (ซีรีส์ Q)

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK มีมุมสัมผัส 35

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK ส่วนใหญ่ผลิตซีรีส์ QJ DHK สามารถจัดหาตลับลูกปืนซีรีส์ Q ได้ตามคำขอ

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK ที่มีเส้นผ่านศูนย์กลางวงแหวนรอบนอกมากกว่า 160 มม. ผลิตขึ้นโดยมีช่องระบุตำแหน่งสองช่องในวงแหวนรอบนอก (ส่วนต่อท้าย N2) DHK ยังสามารถให้เส้นผ่านศูนย์กลางภายนอกขนาดเล็กภายใน 160 มม. พร้อมช่องระบุตำแหน่ง
ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK ติดตั้งกรงทองเหลืองแข็งที่มีวงแหวนอยู่ตรงกลาง (ส่วนต่อท้าย MPA) เป็นมาตรฐาน

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK ผลิตขึ้นตามระดับความคลาดเคลื่อนปกติ (PN) ตามมาตรฐาน

ระดับความคลาดเคลื่อนอื่น ๆ เช่น P6 หรือ P5 มีให้บริการตามคำขอ

ค่าโดยละเอียดแสดงอยู่ในบทความคลาดเคลื่อนของตลับลูกปืนแนวรัศมี หน้า 8

ความคลาดเคลื่อนสำหรับตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK (ไม่รวมตลับลูกปืนเม็ดเรียว)

ขนาดทั้งหมดที่แสดงใน (มม.):

ความคลาดเคลื่อนใน (um):

วงแหวนด้านใน

PN/(ปกติ)

ที่กำหนด เส้นผ่านศูนย์กลางรู		การเบี่ยงเบน ดีเอ็มพี	การเปลี่ยนแปลง วีดีพี ชุด			การเปลี่ยนแปลง วีดีเอ็มพี	เทเปอร์เจาะ 1:12 การเบี่ยงเบน/การเปลี่ยนแปลง
>	<=	△dmp	7.8.9	0.1	2.3.4	วีดีเอ็มพี	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1,000		0 -100					90 0	90 0
1,000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

วงแหวนรอบนอก

PN/(ปกติ)

ที่กำหนด เส้นผ่านศูนย์กลางภายนอก		การเบี่ยงเบน	การเปลี่ยนแปลง Vdp ชุด			แบริ่งที่ปิดสนิท	การเปลี่ยนแปลง	เรเดียล วิ่งหมด
>	<=	△ดีเอ็มพี	7.8.9	0.1	2.3.4	2 3 4	วีดีเอ็มพี	เคีย
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1,000		0 -100	125	125	75		75	140
1,000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของ DHK ผลิตขึ้นตามกลุ่มระยะห่างตามแนวแกนปกติ (ซีเอ็น) ตามมาตรฐาน DHK สามารถจัดหาตลับลูกปืนเม็ดกลมสัมผัสสี่จุดพร้อมระยะห่างกลุ่มอื่นๆ ตามคำขอ

ค่าโดยละเอียดสำหรับกลุ่มระยะห่างตามแนวแกนแสดงอยู่ในตารางด้านล่าง

กลุ่มระยะห่างตามแนวแกนภายในของตลับลูกปืนเม็ดกลมสัมผัสสี่จุด DHK

(การฝึกปรืออยู่ในหน่วย [um])

เจาะ Dia. (มม.)		ค2		CN		ค3			ค4
>	<=	นาที	สูงสุด	นาที	สูงสุด	นาที	สูงสุด		นาที	สูงสุด
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

แบบอย่าง	ขนาด								โหลดจัดอันดับ		C5(อืม)	ความเร็วสูงสุด	น้ำหนัก
แบบอย่าง	ง	ดี	บี	r1,r2 นาที	ก	หนึ่ง	พันล้าน	ร	โหลดแบบไดนามิก Cr	โหลดแบบคงที่คอร์	การหล่อลื่นด้วยจาระบี	การหล่อลื่นด้วยน้ำมัน	น้ำหนัก
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.MPA	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.MPA	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.MPA	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.MPA	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.MPA	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.MPA	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.MPA	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.MPA	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.MPA	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.MPA	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.MPA	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.MPA	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.MPA	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.MPA	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.MPA	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.MPA	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.MPA	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.MPA	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.MPA	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.MPA	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.MPA	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.MPA	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.MPA	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.MPA	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.MPA	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.MPA	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.MPA	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.MPA	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.MPA	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.MPA	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.MPA	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.MPA	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.MPA	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.MPA	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.MPA	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.MPA	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.MPA	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.MPA	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.MPA	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.MPA	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.MPA	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.MPA	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.MPA	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.MPA	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.MPA	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.MPA	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.MPA	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.MPA	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.MPA	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.MPA	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.MPA	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.MPA	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.MPA	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.MPA	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.MPA	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.MPA	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.MPA	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.MPA	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.MPA	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.MPA	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.MPA	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.MPA	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.MPA	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.MPA	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.MPA	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.MPA	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.MPA	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.MPA	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.MPA	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.MPA	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.MPA	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.MPA	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.MPA	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.MPA	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.MPA	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.MPA	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.MPA	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.MPA	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.MPA	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.MPA	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.MPA	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.MPA	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Ningbo DHK Precision Bearing Co., Ltd.

0+

ปี ประสบการณ์การทำงาน
0+

บริการลูกค้า
0+

เทคโนโลยีที่จดสิทธิบัตร

Ningbo DHK Precision Bearing Co., Ltd. (“DHK” โดยย่อ) เป็นองค์กรผู้เชี่ยวชาญที่เกี่ยวข้องกับการวิจัยและพัฒนา การผลิต และการขายตลับลูกปืน ตั้งอยู่ในเขตพัฒนาเศรษฐกิจ Ningbo Zhenhai พร้อมการคมนาคมสะดวก นับตั้งแต่ก่อตั้งมานานกว่าทศวรรษ "เทคโนโลยี" "คุณภาพ" และ "บริการ" ถือเป็นประเด็นแรกๆ ในใจของเราเสมอเพื่อประโยชน์ในการพัฒนา เรานำเสนอผลิตภัณฑ์ที่เชื่อถือได้และบริการที่ปรับแต่งเป็นพิเศษสำหรับองค์กรระดับโลกในอุตสาหกรรมหนัก และได้รับความพึงพอใจและได้รับชื่อเสียงที่ดีจากองค์กรหลายแห่งทั้งในและต่างประเทศ

DHK ส่วนใหญ่ผลิตตลับลูกปืนลูกกลิ้งทรงกระบอก ตลับลูกปืนลูกกลิ้งทรงกรวย ตลับลูกปืนลูกกลิ้งปรับแนวได้เอง ตลับลูกปืนเม็ดกลม รวมถึงตลับลูกปืนและตลับลูกปืนที่ไม่ได้มาตรฐานหลายประเภทที่มีพื้นผิวที่ผ่านการบำบัดเป็นพิเศษ จนถึงขณะนี้ ตลับลูกปืนของ DHK ได้ถูกนำไปใช้อย่างกว้างขวางในด้านต่างๆ เช่น เครื่องจักรวิศวกรรม ปั๊มอุตสาหกรรม เครื่องมือกล เครื่องยนต์อัด กล่องเกียร์ พลังงานลม และโลหะวิทยาในประเทศที่พัฒนาแล้วในยุโรปและอเมริกา

DHK มีห้องตรวจวัดและห้องตรวจสอบตลับลูกปืนในอุตสาหกรรม และได้แนะนำอุปกรณ์ตรวจสอบระดับบนทั่วโลก และสร้างระบบ QC ในประเทศจีน ซึ่งรับประกันคุณภาพของผลิตภัณฑ์ในทุกด้าน

คลิกเพื่อดูโรงงานของเรา

ดูวีอาร์

ใบรับรอง

DHK ผ่านการรับรองระบบคุณภาพ IATF16949 และการรับรองระบบการจัดการสิ่งแวดล้อม ISO14001 และ DHK เป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติ

ข่าวล่าสุด

แบริ่งลูกกลิ้งทรงกลมแรงขับทำงานอย่างไรในการใช้งานหนักที่มีภาระในแนวแกนสูง

2024-12-02 ข่าวอุตสาหกรรม

แบริ่งลูกกลิ้งทรงกลมแรงขับ ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อรองรับโหลดในแนวแกนที่สำคัญ ทำให้เป็นโซลูชันที่ต้องการในการใช้งานทางอุตสาหกรรมงานหนั...
มากกว่า
แบริ่งลูกกลิ้งทรงกระบอกสี่แถวจัดการโหลดทั้งแนวรัศมีและแนวแกนพร้อมกันได้อย่างไร

2024-11-25 ข่าวอุตสาหกรรม

คุณสมบัติที่สำคัญของ แบริ่งลูกกลิ้งทรงกระบอกสี่แถว ที่ช่วยให้สามารถรับน้ำหนักได้ทั้งแนวรัศมีและแนวแกนคือการจัดเรียงลูกกลิ้งทรงกระบอกสี่แถว ในตลับลูกปื...
มากกว่า
ข้อได้เปรียบที่สำคัญของการใช้ตลับลูกปืนลูกกลิ้งทรงกระบอกสี่แถวในการใช้งานหนักคืออะไร?

2024-11-18 ข่าวอุตสาหกรรม

แบริ่งลูกกลิ้งทรงกระบอกสี่แถว ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับโหลดทั้งแนวรัศมีและแนวแกนขนาดใหญ่พร้อมกัน ทำให้เหมาะสำหรับการใช้งานหนัก โครงสร้างที่...
มากกว่า
เครื่องจักรหรือระบบประเภทใดบ้างที่จับคู่แบริ่งลูกกลิ้งเรียวแถวเดียวที่ใช้บ่อยที่สุด?

2024-11-11 ข่าวอุตสาหกรรม

ในภาคอุตสาหกรรมยานยนต์ จับคู่แบริ่งลูกกลิ้งเรียวแถวเดียว มักใช้ในดุมล้อและชุดเพลา ตลับลูกปืนเหล่านี้จำเป็นสำหรับการรองรับทั้งแรงในแนวรัศมีจากน้ำหนักขอ...
มากกว่า
รูปทรงภายในของแบริ่งลูกกลิ้งทรงกลมส่งผลต่อความสามารถในการรับน้ำหนักอย่างไร

2024-11-04 ข่าวอุตสาหกรรม

หนึ่งในคุณสมบัติที่กำหนดของ แบริ่งลูกกลิ้งทรงกลม คือการจัดเรียงองค์ประกอบกลิ้งสองแถว (โดยทั่วไปคือลูกกลิ้งทรงกระบอกหรือรูปทรงกระบอก) ที่ขนานกับเพลา กา...
มากกว่า
ประโยชน์หลักของการใช้แบริ่งลูกกลิ้งทรงกลมในการใช้งานหนักคืออะไร?

2024-10-28 ข่าวอุตสาหกรรม

แบริ่งลูกกลิ้งทรงกลม ได้รับการออกแบบมาเพื่อรองรับโหลดทั้งแนวรัศมีและแนวแกนสูงพร้อมกัน ทำให้เหมาะสำหรับการใช้งานหนัก รูปทรงภายในที่เป็นเอกลักษณ์ ซึ่งรวม...
มากกว่า
การวางแนวที่ไม่ตรงของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมส่งผลต่อประสิทธิภาพการปฏิบัติงานอย่างไร

2024-10-21 ข่าวอุตสาหกรรม

การวางแนวที่ไม่ตรงส่งผลให้โหลดองค์ประกอบกลิ้งของตลับลูกปืนไม่สม่ำเสมอ ซึ่งขัดขวางการสัมผัสที่เหมาะสมกับทางวิ่ง สภาวะนี้ส่งผลให้มีแรงเสียดทานเพิ่มขึ้นเนื่องจา...
มากกว่า
การติดตั้งที่ไม่เหมาะสมจะส่งผลต่อประสิทธิภาพของตลับลูกปืนเม็ดเรียวแถวเดี่ยวที่จับคู่กันอย่างไร?

2024-10-14 ข่าวอุตสาหกรรม

การสึกหรอก่อนวัยอันควร: การติดตั้งที่ไม่เหมาะสม จับคู่แบริ่งลูกกลิ้งเรียวแถวเดียว สามารถนำไปสู่รูปแบบการสัมผัสที่ไม่สม่ำเสมอและการกระจายโหลด ซึ่งมีควา...
มากกว่า
แรงสั่นสะเทือนและแรงกระแทกส่งผลต่อประสิทธิภาพของลูกกลิ้งลูกเบี้ยวสองแถวอย่างไร

2024-10-07 ข่าวอุตสาหกรรม

การกระจายโหลดที่เพิ่มขึ้น: หนึ่งในจุดแข็งหลักของ ลูกกลิ้งลูกเบี้ยวสองแถว คือความสามารถในการกระจายโหลดอย่างเท่าเทียมกันทั่วทั้งพื้นที่ผิวที่ใหญ่กว่า เม...
มากกว่า
ลูกกลิ้งลูกเบี้ยวสองแถวทำงานอย่างไรในสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูงหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

2024-10-01 ข่าวอุตสาหกรรม

อุณหภูมิสูง: ในสภาพแวดล้อมที่มีอุณหภูมิสูงขึ้น ลูกกลิ้งลูกเบี้ยวสองแถว ที่ทำจากวัสดุทนความร้อน เช่น สแตนเลสหรือโลหะผสมที่มีอุณหภูมิสูง ยังคงรักษาความส...
มากกว่า
อะไรคือประโยชน์หลักของการใช้ลูกเบี้ยวแบบสองแถวเหนือทางเลือกแบบแถวเดียว?

2024-09-23 ข่าวอุตสาหกรรม

ความสามารถในการรับน้ำหนักที่สูงขึ้น: ลูกกลิ้งลูกเบี้ยวแถวคู่ ได้รับการออกแบบทางวิศวกรรมให้รองรับน้ำหนักที่มากกว่าเครื่องพิมพ์แบบแถวเดียว ทำให้เหมาะสำห...
มากกว่า

การขยายความรู้ทางอุตสาหกรรมเกี่ยวกับหมวดหมู่นี้

1. คืออะไร ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด ?

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด มักเรียกว่าตลับลูกปืน 4 จุดหรือตลับลูกปืน QJ เป็นตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมชนิดพิเศษ ได้รับการออกแบบมาเพื่อรับน้ำหนักรวม รวมถึงแรงในแนวรัศมีและแนวแกนในชุดตลับลูกปืนเดี่ยว ต่างจากตลับลูกปืนเม็ดกลมแบบดั้งเดิมที่รองรับแรงในแนวรัศมีเป็นส่วนใหญ่ ตลับลูกปืน 4 จุดมีการออกแบบที่โดดเด่นซึ่งช่วยให้สามารถรองรับแรงทั้งสองประเภทได้พร้อมกัน

ตลับลูกปืนเหล่านี้ถูกสร้างขึ้นโดยมีจุดสัมผัสสี่จุดระหว่างลูกบอลกับสนามแข่ง การจัดเรียงที่เป็นเอกลักษณ์นี้ประกอบด้วยจุดสัมผัสสองจุดที่รองรับแรงในแนวรัศมีเป็นหลัก และอีกสองจุดมีไว้สำหรับแรงตามแนวแกนของแบริ่งโดยเฉพาะ การออกแบบนี้ช่วยให้ตลับลูกปืน 4 จุดมีความสามารถในการรับน้ำหนักเพิ่มขึ้นและเพิ่มประสิทธิภาพการดำเนินงานเมื่อเทียบกับตลับลูกปืนมาตรฐาน

2. อยู่ที่ไหน ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด ใช้แล้ว?

ความสามารถรอบด้านและความสามารถในการรับน้ำหนักของตลับลูกปืนเม็ดกลมสัมผัสแบบสี่จุดทำให้เป็นสิ่งที่ขาดไม่ได้ในงานอุตสาหกรรมต่างๆ ตัวอย่างที่น่าสังเกตได้แก่:

ข้อต่อหุ่นยนต์: ตลับลูกปืน 4 จุดมีบทบาทสำคัญในอุตสาหกรรมหุ่นยนต์ โดยช่วยให้แขนและข้อต่อของหุ่นยนต์เคลื่อนไหวได้อย่างราบรื่นและแม่นยำ เนื่องจากหุ่นยนต์ทำงานที่ซับซ้อน ตลับลูกปืนเหล่านี้จึงให้ความมั่นคง ช่วยให้แขนหุ่นยนต์สามารถรองรับทั้งน้ำหนักของส่วนประกอบและแรงที่เกิดขึ้นระหว่างการเคลื่อนไหว

เครนและรถขุด: อุปกรณ์ก่อสร้าง เช่น เครนและรถขุด มักจะต้องรับมือกับการบรรทุกหนักและการเคลื่อนย้ายที่ซับซ้อน ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดเหมาะอย่างยิ่งสำหรับการใช้งานเหล่านี้ เนื่องจากสามารถรองรับน้ำหนักและแรงไดนามิกที่เกี่ยวข้องกับการยกและหมุนของหนักได้

การบินและอวกาศและการป้องกัน: ในภาคการบินและอวกาศ ตลับลูกปืนเม็ดกลมสัมผัสแบบสี่จุดค้นหาการใช้งานในระบบเรดาร์ อาร์เรย์เสาอากาศ และกลไกดาวเทียม ความสามารถในการจัดการโหลดในแนวรัศมีและแนวแกนทำให้มีค่าในสถานการณ์ที่ความแม่นยำและความน่าเชื่อถือเป็นสิ่งสำคัญที่สุด

อุปกรณ์ทางการแพทย์: อุปกรณ์ทางการแพทย์ เช่น เครื่องสแกน CT และระบบผ่าตัดด้วยหุ่นยนต์ จำเป็นต้องมีส่วนประกอบที่มีความแม่นยำเพื่อให้แน่ใจว่ามีการเคลื่อนไหวที่แม่นยำ ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดมีความสามารถในการรับน้ำหนักที่จำเป็นเพื่อรักษาความแม่นยำและความสม่ำเสมอที่จำเป็นในการใช้งานที่มีความละเอียดอ่อนเหล่านี้

3. อะไรคือข้อดีของ ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด ?

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดมีข้อดีที่แตกต่างกันหลายประการ ซึ่งมีส่วนทำให้มีการใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ:

การกระจายโหลด: การออกแบบหน้าสัมผัสสี่จุดส่งผลให้มีการกระจายโหลดทั่วจุดสัมผัสของตลับลูกปืนสม่ำเสมอยิ่งขึ้น คุณลักษณะนี้ช่วยลดความเข้มข้นของความเค้นและการสึกหรอให้เหลือน้อยที่สุด จึงช่วยยืดอายุการใช้งานโดยรวมของตลับลูกปืน

การรองรับแนวแกนและแนวรัศมี: การออกแบบที่เป็นเอกลักษณ์ของตลับลูกปืน 4 จุดช่วยให้สามารถรองรับโหลดทั้งแนวรัศมีและแนวแกนได้พร้อมกัน ความสามารถนี้ทำให้การออกแบบเครื่องจักรและอุปกรณ์ง่ายขึ้นโดยลดความจำเป็นในการใช้ตลับลูกปืนหลายตัวเพื่อรองรับโหลดประเภทต่างๆ

ประสิทธิภาพการใช้พื้นที่: ด้วยการออกแบบที่กะทัดรัด ตลับลูกปืนเม็ดกลมสัมผัสแบบสี่จุดจึงเหมาะอย่างยิ่งสำหรับการใช้งานในพื้นที่จำกัด คุณลักษณะนี้มีข้อดีเป็นพิเศษในอุตสาหกรรมที่ต้องการส่วนประกอบประสิทธิภาพสูงภายในพื้นที่จำกัด

ความเร็วสูง: มุมสัมผัสที่ได้รับการปรับปรุงและการกระจายโหลดของตลับลูกปืน 4 จุดช่วยให้ทนทานต่อความเร็วในการหมุนสูงโดยไม่กระทบต่อประสิทธิภาพการทำงาน ทำให้เหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนไหวอย่างรวดเร็ว

ความคุ้มค่าคุ้มทุน: ในสถานการณ์ที่เดิมทีจะใช้ตลับลูกปืนแยกกันเพื่อจัดการโหลดตามแนวแกนและแนวรัศมีอย่างอิสระ ตลับลูกปืน 4 จุดตัวเดียวมักจะเข้ามาแทนที่ได้ ส่งผลให้ประหยัดต้นทุนผ่านสินค้าคงคลังที่ลดลงและกระบวนการประกอบที่ง่ายขึ้น

ติดต่อเรา

ติดต่อเราและรับใบเสนอราคาก่อนเพื่อเรียนรู้เกี่ยวกับผลิตภัณฑ์ใหม่ของเรา!

โทร
+86-574-86597612
อีเมล
ken@dhk-intl.com
โทรศัพท์
+86-13957821917
แฟกซ์
+86-574-86597652

เพิ่ม

อาคาร 31, Chuang E Huigu, No.777, ถนน West Zhongguan เขตพัฒนาเศรษฐกิจ Zhenhai, Ningbo, Zhejiang, จีน

What's your name?
What's your email address?
What's your telephone?
Your message

เมนูเว็บ

ค้นหาผลิตภัณฑ์

ภาษา

เมนูออก
